湖南長沙某小區變壓器擾民解決方案示范項目

一、噪聲源分析

04#公變配電間位于7棟2單元102戶樓下，配電房?jī)?nèi)有2臺變壓器，容量630KVA。，變壓器24小時運轉，產生的低頻噪音嚴重干擾居民的正常生活，業主于2023年3月底至4月初自費28000元左右做了內外兩個隔音措施，然而效果幾乎為零。經檢測變壓器房?jī)?nèi)對變壓器檢測噪聲聲壓級為58～59dB（A）。在變壓器房上方的7棟2單元102房?jī)?nèi)也進行了噪聲檢測，變壓器正上方臥室噪聲聲壓級為41～42dB（A）。臥室內噪聲已超出GB22337-2008《社會生活環境噪聲排放標準》一類區A類房間夜間標準。

變壓器房噪聲主要通過以下兩種噪聲影響樓上住宅：

1）變壓器本身機械振動沿機房地面?zhèn)鞑?，進一步沿住宅墻體結構傳播至居民室內墻面，墻面振動再次激發空氣擾動，即固體噪聲，經空氣傳入人耳；

2）變壓器機組機械振動沿連接銅牌向上層樓板傳播；

二、降噪措施

針對以上噪聲分析，提出以下解決方案：

1、針對變壓器機組機械振動沿機房墻體傳播，設計在變壓器機組下方安裝減振臺，減振臺能極大降低變壓器振動傳播至機房地面；

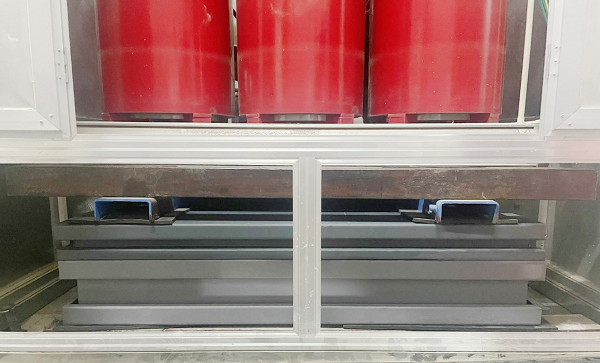

圖1 減振臺安裝圖

此次安裝的變壓器減振臺，減振效率達到95%以上。內部彈簧進口品質，多道質量檢驗，性能高校穩定。經熱處理及應力消除，抗疲勞性能好，彈簧直接大于下壓至額定干擾高度的0.8倍，在彈簧壓縮最大下壓量大于額定擾度的50%。減振臺內部設計阻尼結構，有效避免共振現象。同時配備抗腐蝕抗沖擊密封外殼。變壓器減振臺均直接匹配變壓器型號，適應運輸需求定制安裝孔位，個性化匹配，選型舒心。專業用于變壓器噪音治理工程。大量成功應用在居民小區、商業住宅、大型商場、辦公樓宇的變壓器減振降噪，明顯降噪10~20dB（A）。

2、針對變壓器機組機械振動沿連接銅牌向上層樓板傳播，設計將原線架銅牌更換為軟線連接結構；

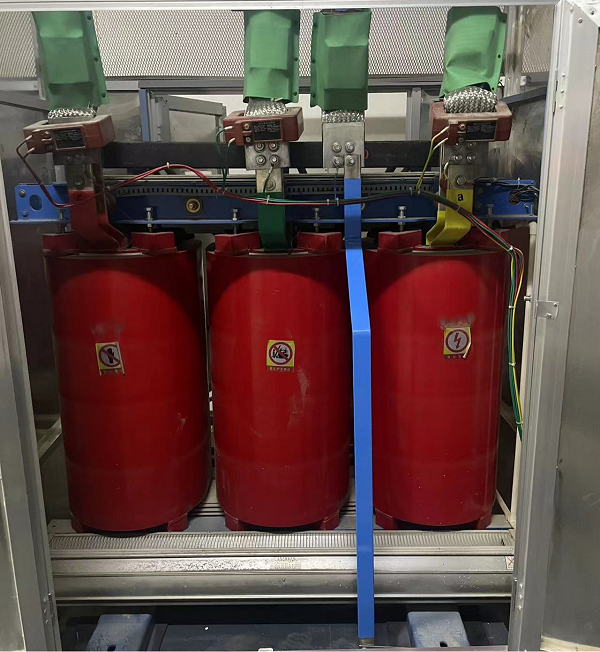

圖2 銅牌軟連接安裝圖

三、降噪效果

降噪處理后，7棟2單元102房臥室內噪聲聲壓級為28~29dB（A）,達到GB22337-2008《社會生活環境噪聲排放標準》一類區A類房間夜間標準。
