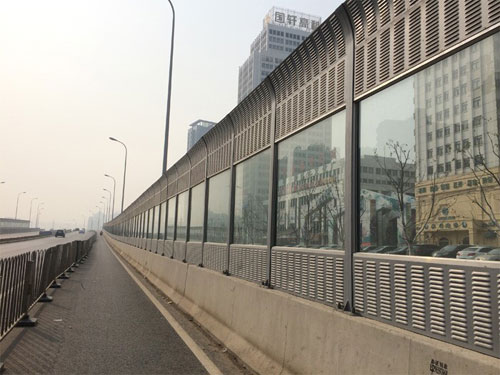

聲屏障設計方案

聲屏障設計方案

一 項目概況

根據現場實地噪音勘測、聲源自然衰減、敏感點地理位置分布等綜合分析，企業噪音對居民的影響值見表1：

表1：噪音對居民的影響值

說明：

（1），晝間背景噪音值為60dB(A),主要影響的噪音源為道路沿線交通噪音及居民生活活動噪音；

（2），夜間背景噪音值為53dB（A），主要影響的噪音源為電廠風機噪音；

（3），居民點11、12、13、14以上4處噪聲值夜間超標量大于22dB（A），已超出聲屏障所能達到的降噪限值，綜合各方面考慮建議該4處居民附近20米距離夜間禁止工作。

（4），聲源到各居民點的聲自然衰減對應值見

二.設計目標

根據《新能源項目工程動力車間環境影響評價大綱》及《工業企業廠界噪聲排放標準》GB12348-2008，該項目廠界噪聲執行Ⅲ類標準：即晝間：65dB（A），夜間55 dB（A）；

三.降噪措施

根據現場實際情況，設置聲屏障是最有經濟有效的降噪措施。

聲屏障在聲源和接收者之間插入一個設施，使聲波傳播有一個顯著的附加衰減，從而減弱接收者所在的一定區域內的噪聲影響，這樣的設施就稱為聲屏障。

聲波在傳播過程中，遇到聲屏障時，就會發生反射、透射和繞射三種現象。阻止直達聲的傳播，并使統射聲有足夠的衰減，而透射聲的影響可以忽略不計。因此，聲屏障的隔聲效果一般可采用減噪量表示，它反映了聲屏障上述兩種屏蔽透聲的本領。在聲源和接收點之間插入一個聲屏障，設屏障無限長，聲波只能從屏障上方繞射過去，而在其后形成一個聲影區，就象光線被物體遮擋形成一個陰影那樣。在這個聲影區內，人們可以感到噪聲明顯地減弱了，這就是聲屏障的減噪效果。

表2：聲屏障對各居民點降噪值

說明：

居民點11、12、13、14以上4處噪聲值夜間超標量大于22dB（A），已超出聲屏障所能達到的降噪限值，綜合各方面考慮建議該4處居民附近20米距離夜間禁止工作

四.聲屏障選型

     聲屏障選用環保隔音保溫不銹鋼板和金屬百頁吸聲板復合結構,該復合吸隔音板具有以下優點:

（1）隔聲量大：平均隔聲量應不小于35dB；
（2）吸聲系數高：平均吸聲系數應不小于0.84；
（3）耐侯耐久性：產品應具有耐水性、耐熱性、抗紫外線、不會因雨水溫度變化引起降低性能或品質異常。產品采用鋁合金卷板、鍍鋅卷板、玻璃棉、H鋼立柱表面鍍鋅外理防腐年限在15年以上。
（4）美觀：可選擇多種色彩和造型進行組合，與周圍環境協調，形成亮麗風景線。
（5）經濟：裝配式施工，提高工作效率，縮短施工時間，可節省施工費及人工費。
（6）方便：與其它制品并行安裝，易維修，更新方便。
（7）輕便：吸音板系列產品具有自重輕特點，可減輕高架輕軌、高架路的承重負荷，可降低結構造價。
（8）防火：采用超細玻璃棉，由于其熔點高，不可燃，完全滿足環保和防火規范的要求。
（9）高強度：結合我國各地區不同的氣候條件，在結構設計時充分考虛風荷載。通過生產線壓制凹槽增加強度。
（10）防水、防塵：材料設計時充分考慮防水、防塵，在揚塵或淋雨環境中其吸聲性能不受影響，構造中已設置排塵排水措施，避免構件內部積水。微穿孔共振空腔吸聲在淋雨環境中吸聲性能不受影響，針對中低頻降噪特別明顯。
（11）耐用：產品設計已充分地考慮了道路的風載、交通車輛的撞擊安全和全氣假的露天防腐。產品采用鋁合金卷板、鍍鋅卷板、玻璃棉、H鋼立柱表面鍍鋅處理。在質保期內不腐蝕、不變型、吸聲、隔聲效果不降低。

（12），重量為29.6kg/㎡，抗擠壓不易變異，適合該項目中超高度聲屏障的安裝需求；

五.防風抑塵網

（1），防風抑塵網選用1.0mm鍍鋅鋼板沖孔表面進行粉末噴涂處理使產品經受各種惡劣環境不腐蝕生銹。

（2），防風抑塵網峰高為80mm；

（3），防風抑塵網尺寸為500mm X 2000mm ；

（4），防風抑塵網重量為 5 kg/㎡
